Beschreibung

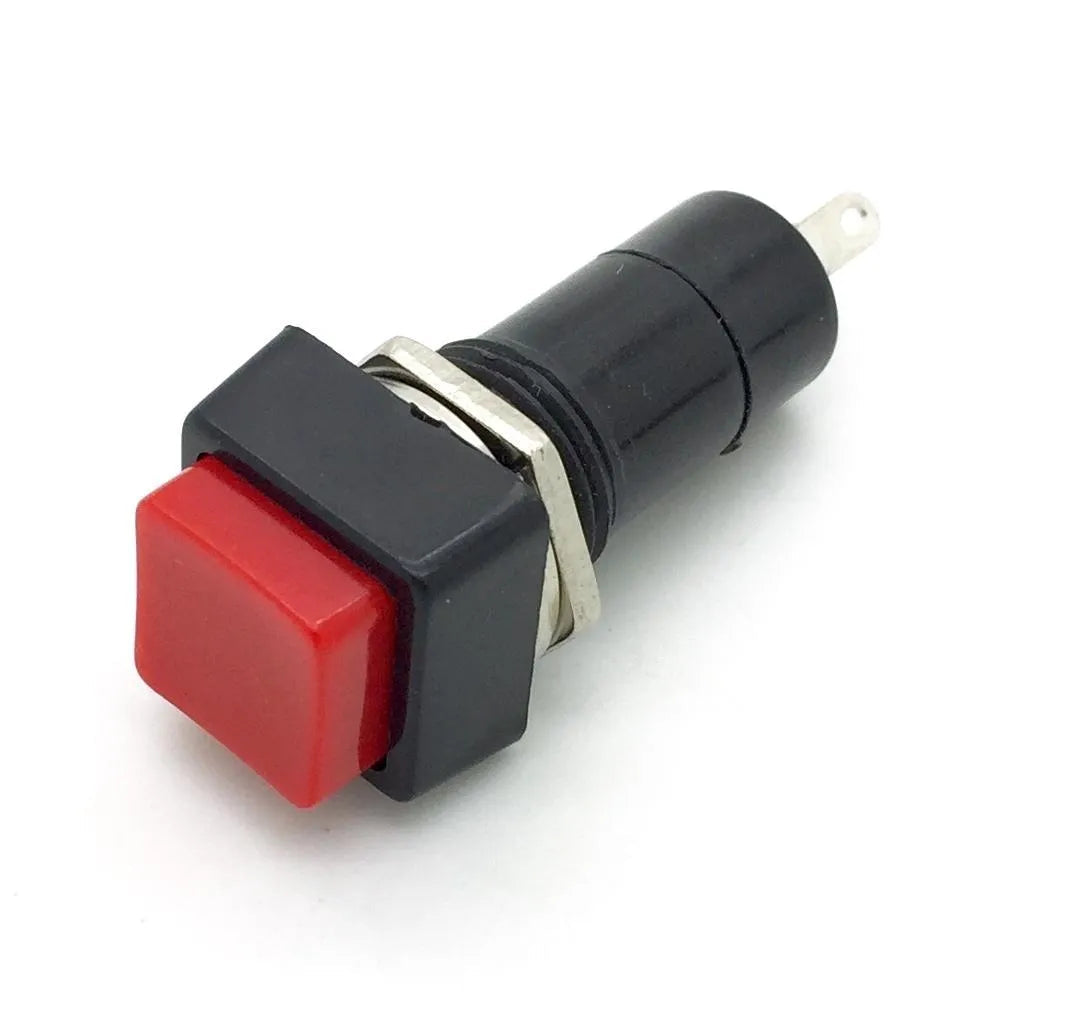

Druckschalter, quadratisch, Schließer (rot)

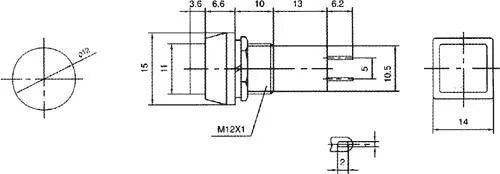

Ein quadratischer Druckschalter mit Schließerfunktion, der über einen einfachen, rechteckigen Druckknopf mit einer Tastengröße von 14 x 14 mm verfügt. Der Schalter ist für die Montage in Frontplatten vorgesehen und benötigt eine Montageöffnung mit einem Durchmesser von 12 mm. Die elektrische Schaltweise ist OFF-ON, wobei die Kontakte über Lötösen angebunden werden. Der Schalter arbeitet mit einer Kontaktkonfiguration als SPST-NO (einpoliger Schließer), geeignet für eine maximale Belastung von 10 A bei 250 VAC bei ohmscher Last. Die mechanische Lebensdauer liegt bei 50.000 Betätigungen. Eine Beleuchtung ist nicht vorhanden, das Gehäuse ist rot ausgeführt. Die Schaltstellung ist 2-stellig rastend, was bedeutet, dass der Schalter bei Betätigung in der jeweils erreichten Stellung verbleibt.
Der Druckschalter eignet sich für Anwendungen, bei denen eine einfache Ein-Aus-Schaltung mit mechanischem Rastmechanismus erforderlich ist. Typische Einsatzbereiche finden sich in Steuerungen, DIY-Projekten oder in der Gerätebedienung.
Merkmale im Überblick
Ein quadratischer Druckschalter mit Schließerfunktion, der über einen einfachen, rechteckigen Druckknopf mit einer Tastengröße von 14 x 14 mm verfügt. Der Schalter ist für die Montage in Frontplatten vorgesehen und benötigt eine Montageöffnung mit einem Durchmesser von 12 mm. Die elektrische Schaltweise ist OFF-ON, wobei die Kontakte über Lötösen angebunden werden. Der Schalter arbeitet mit einer Kontaktkonfiguration als SPST-NO (einpoliger Schließer), geeignet für eine maximale Belastung von 10 A bei 250 VAC bei ohmscher Last. Die mechanische Lebensdauer liegt bei 50.000 Betätigungen. Eine Beleuchtung ist nicht vorhanden, das Gehäuse ist rot ausgeführt. Die Schaltstellung ist 2-stellig rastend, was bedeutet, dass der Schalter bei Betätigung in der jeweils erreichten Stellung verbleibt.
Der Druckschalter eignet sich für Anwendungen, bei denen eine einfache Ein-Aus-Schaltung mit mechanischem Rastmechanismus erforderlich ist. Typische Einsatzbereiche finden sich in Steuerungen, DIY-Projekten oder in der Gerätebedienung.
Merkmale im Überblick
- Quadratischer Druckschalter mit 14 x 14 mm Tastenfläche
- Schaltstellung rastend, 2-stellig
- SPST-NO Schließerfunktion
- Kontaktbelastbarkeit 10 A bei 250 VAC
- Lötösenanschluss
- Schaltweise OFF-ON
- Schaltertyp: Druckschalter
- Schaltstellung: 2-stellig rastend
- Kontaktkonfiguration: SPST-NO
- Kontaktbelastbarkeit: 10 A / 250 VAC
- Beleuchtung: ohne
- Kontakte: Lötösen
- Schaltweise: OFF-ON
- Betriebstemperatur: -25 °C bis +70 °C
- Montage: für Frontplatten
- Montageabmessung: Ø 12 mm
- Korpusfarbe: rot
- Mechanische Haltbarkeit: 50.000 Zyklen
- Tastengröße: 14 x 14 mm
- 1x Druckschalter, quadratisch, Schließer (rot)
