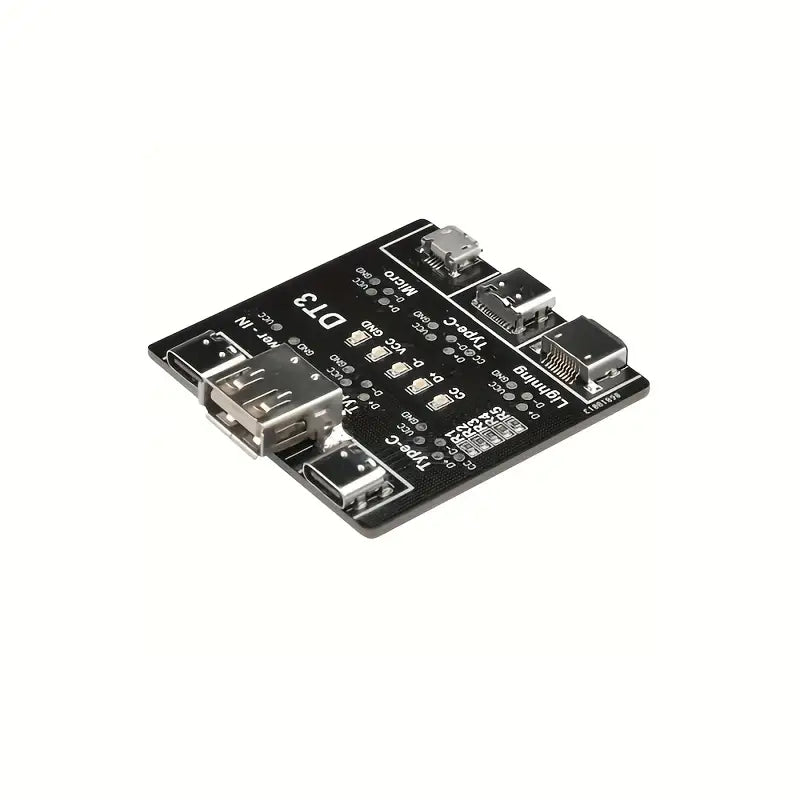

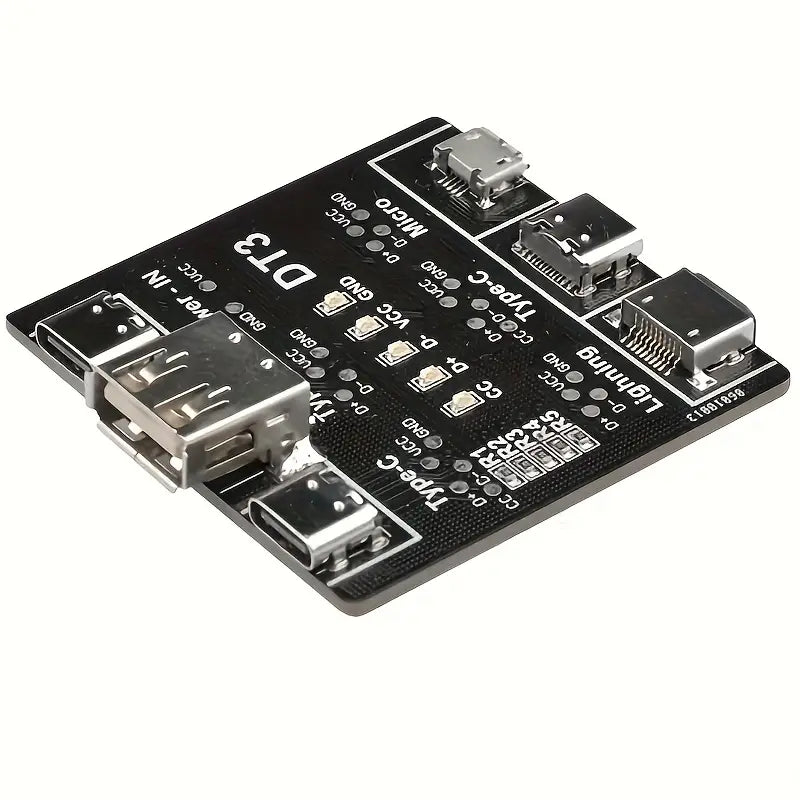

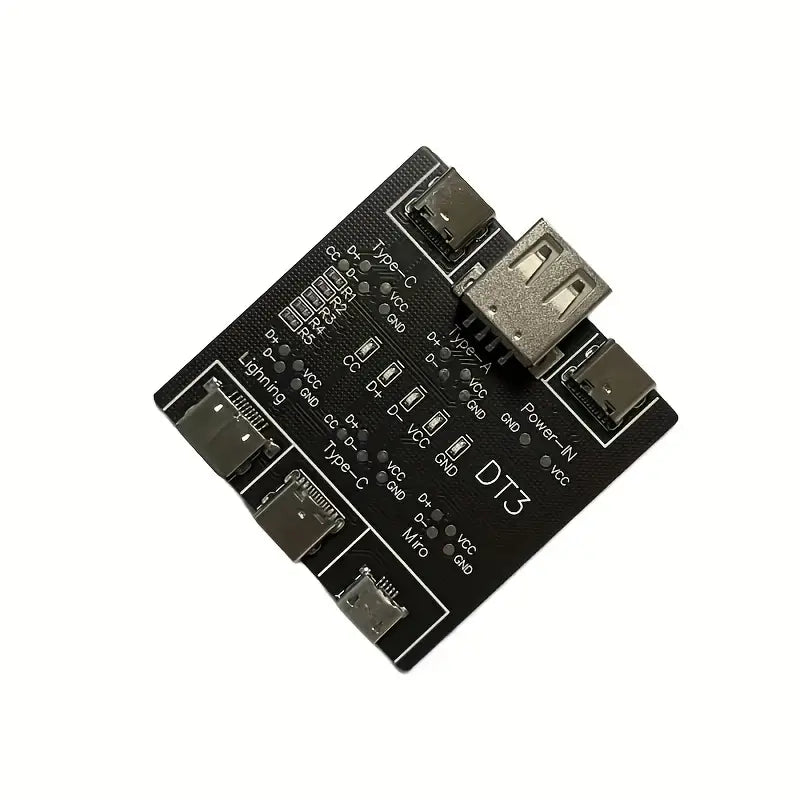

DT3 Datenkabel-Erkennungsplatine USB-Kabeltester Für IOS Android Typ-C

1. MEHRFACHSCHUTZ: USB-Datenkabel-Erkennungsmodul mit mehrstufigem Schutz, um die Stabilität und Sicherheit des Tests zu gewährleisten.

2. SCHNELLE TESTS: Das USB-Datenkabel-Erkennungsmodul wird verwendet, um abnormale Datenkabel schnell zu erkennen und Verbindungsprobleme bei der Verwendung elektronischer Produkte zu beheben.

3. VERSCHIEDENE ANWENDUNGEN: Das USB-Kabelerkennungsmodul kann für iOS, Typ-C-Schnittstelle und Mikroschnittstelle mit hoher Kompatibilität verwendet werden.

4. KLEIN UND TRAGBAR: Das USB-Datenkabel-Detektionsmodul ist klein und exquisit, schnell zu erkennen, einfach zu tragen und für den Transport geeignet.

5. PRAKTISCHES WERKZEUG: Dieses USB-Kabel-Detektionsmodul kann Ihnen helfen, schnell den Fehler Ihres Datenkabels zu bestimmen und ist sehr nützlich

Spezifikation:

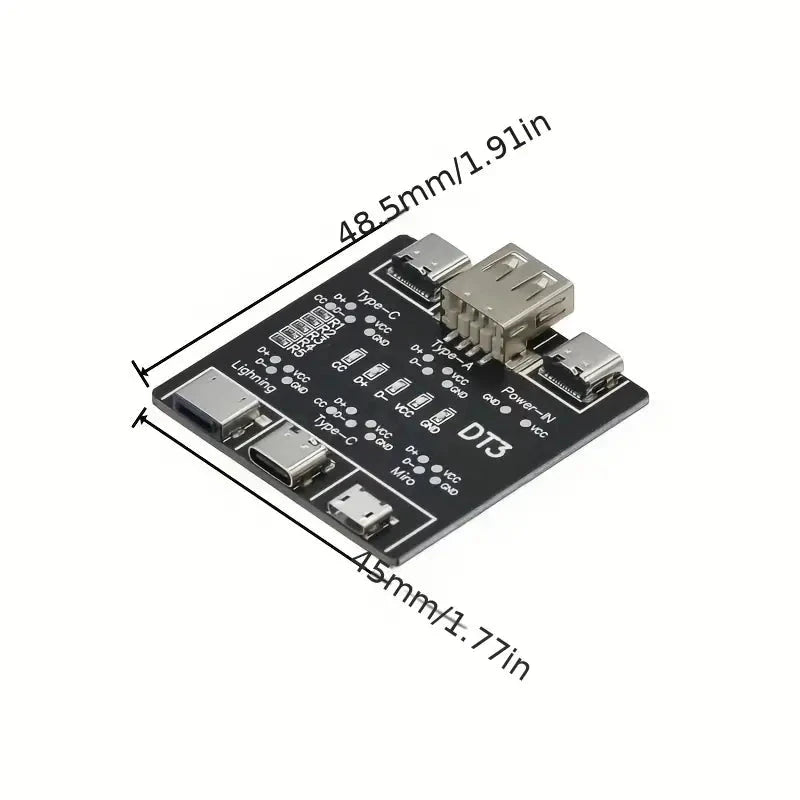

Artikeltyp: Datenkabel-Erkennungsplatine Material: Leiterplatte Testschnittstellentyp: 3 x Typ C, 1 x für iOS, 1 x Micro Brettgröße: ca. 48,5 x 45 mm / 1,9 x 1,77 Zoll Wie benutzt man: Nachdem Sie die Stromversorgung über den Stromanschluss angeschlossen haben, stecken Sie die Testleitung in den entsprechenden Eingangsanschluss. 4 Lichter an zeigen an, dass die Stromversorgung normal ist. Wenn nicht, zeigt dies an, dass die Stromversorgung nicht normal ist (doppelköpfiger C-Anschluss ist normal, 5 Lichter leuchten). Paketliste: 1 x Datenkabel-Erkennungsplatine

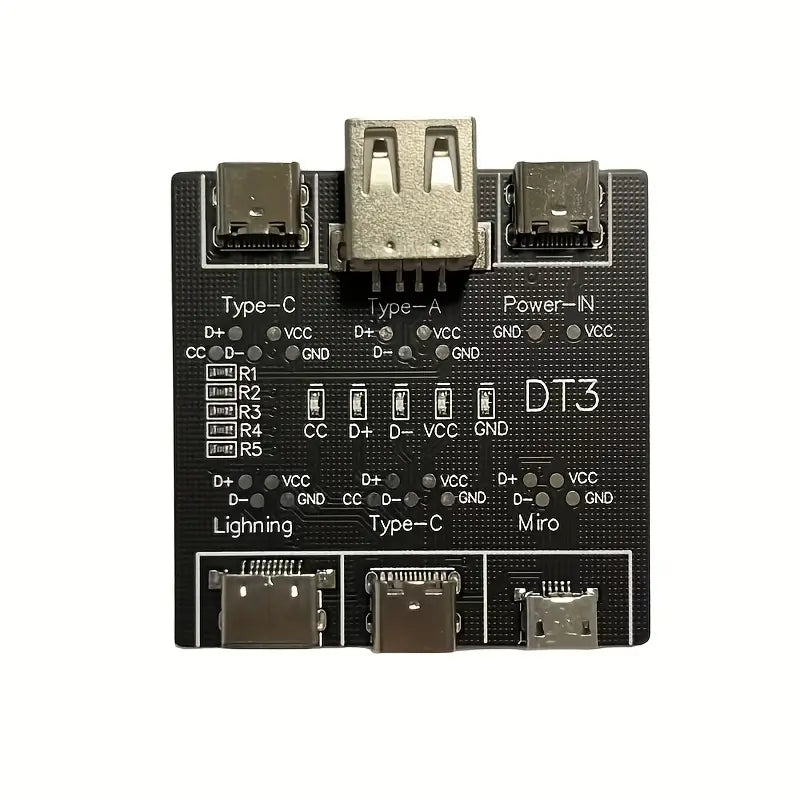

Alle 4 Anzeigelampen sind eingeschaltet, dann ist die Datenleitung normal (Doppelkopf-Typ-C-Datenleitung erfordert alle 5 Anzeigelampen). Wenn VCC oder GND nicht leuchtet, zeigt dies an, dass die Ladefunktion der Datenleitung abnormal ist. Wenn D+ oder D- ausgeschaltet ist, zeigt dies an, dass die Datenübertragungsfunktion abnormal ist. CC ist für die Erkennung von Doppelkopf-Typ-C-Datenleitungen vorgesehen. Bei der Prüfung anderer Datenleitungen leuchtet die Lampe nicht

Scope of Test Type-c zu Type-c Type-c zu Lighting USB zu Lighting USB zu Type-c USB zu Micro Die Bedienung ist einfach, die Erkennung ist bequem und die Erkennungseffizienz der Datenleitung wird verbessert. Vorsichtsmaßnahmen: Bei der Prüfung dürfen außer dem Stromversorgungsanschluss, dem Eingangsanschluss der Datenleitung und dem Ausgangsanschluss der Datenleitung keine anderen Steckdosen an die Datenleitung angeschlossen werden, da dies sonst die Prüfung beeinträchtigen würde. Anleitung des Testers

1. Verwenden Sie das Typ-C-Ladekabel, um es in den Stromversorgungsanschluss einzustecken und das kleine Board mit Strom zu versorgen.

2. Stecken Sie das zu erkennende Datenkabel ein, stecken Sie ein Ende des Ladegeräts ein und stecken Sie es in den entsprechenden Ausgangsanschluss.

3. Stecken Sie das Datenkabel in ein Ende des Telefons und in den entsprechenden Eingangsanschluss ein

4. Beobachten Sie, dass das Licht an ist: VCC und GND sind aus: Das Datenkabel ist nicht normal. D+ oder D- ist aus: Die Datenübertragungsfunktion ist nicht normal (wenn VCC und GND an sind, handelt es sich um ein Ladekabel ohne Datenübertragungsfunktion). Erkennung von Doppelkopf-Typ-C-Datenleitungen: CC-Leuchte: Wird speziell für die Erkennung von Doppelkopf-Typ-C-Datenleitungen verwendet. Wenn sie nicht eingeschaltet ist, ist sie abnormal. Wenn andere Datenleitungen erkannt werden, leuchtet das Licht nicht auf
