Beschreibung
Spezifikationen:
Anleitung für drahtlose Funkfernbedienung
1.Einschalten / Standby
Drücken Sie diese Taste, um das Gerät einzuschalten oder in den Standby-Modus zu wechseln. Das Gerät schaltet sich ein und stellt beim Einschalten den vorherigen Status wieder her.
2. Beleuchtungsmodus
Wechseln Sie vom dynamischen Modus in den Beleuchtungsmodus.
3/8/9. Dimmer-Anpassungs-Shortcuts
Wechseln Sie in den Beleuchtungsmodus mit 100 %, 50 % oder 25 % Helligkeit.
4/6. Anpassung des dynamischen Modus
Wechseln Sie vom Beleuchtungsmodus in den dynamischen Modus oder wechseln Sie zwischen verschiedenen dynamischen Modi.
5/7. Geschwindigkeit anpassen
Passen Sie die Spielgeschwindigkeit dynamischer Modi an. Drücken Sie SPEED+ zum Erhöhen und SPEED- zum Verringern.
10/11. Helligkeit anpassen (Dimmer)
Passen Sie die Helligkeit des Beleuchtungsmodus an. Drücken Sie BRIGHT+, um die Helligkeit zu erhöhen, und BRIGHT-, um sie zu verringern.
Installieren für RF Wireless Remote
1. Stromversorgung
Dieses Gerät akzeptiert DC 5V bis 24V Stromversorgung. Das rote Kabel sollte an Plus und das schwarze Kabel an Minus angeschlossen werden.
Bitte wählen Sie die richtige Stromversorgung entsprechend der LED-Anwendung.
2. LED-Ausgang
Das rote Kabel sollte an den LED-Pluspol und das schwarze Kabel an den Minuspol angeschlossen werden. Der Spitzenausgangsstrom beträgt 12 A, bitte reduzieren Sie die Last, wenn das Hauptgerät überhitzt.
ACHTUNG: Schließen Sie den LED-Ausgang nicht kurz, dies kann zu dauerhaften Schäden führen!
3. Fernbedienung
Bitte ziehen Sie das Isolierteil vor der Verwendung heraus. Das drahtlose RF-Fernbedienungssignal kann Barrieren passieren, sodass es nicht erforderlich ist, beim Betrieb auf die Haupteinheit zu zielen. Installieren Sie das Hauptgerät nicht in geschlossenen Metallteilen, um einen ordnungsgemäßen Empfang des Fernbedienungssignals zu gewährleisten.
Hinweis: Die Fernbedienungsbatterie ist vom Typ 3 V CR2025 (im Lieferumfang enthalten).
Typ: LED-Controller
Stromquelle: Gleichstrom
Verbindungsmodus: LEDController
Dynamischer Modus: 8 Modi
Dynamische Geschwindigkeitsstufe: 10 Stufen
Helligkeitsstufe der Beleuchtung: 10 Stufen
PWM-Klasse: 256 Klassen
Glatter Dimmer-Effekt: Ja
Betriebsspannung: DC 5-24 V
Ausgangsstrom: Spitze 12A
Fernbedienungsmodus: RF Wireless
Fernbedienungsfrequenz: 433,92 MHz
Fernentfernung: > 15 m im offenen Bereich
Batterietyp: 1 x 3 V CR2025 Knopfbatterie (im Lieferumfang enthalten)
Funktion: Dimmer & dynamisch, 8 dynamische Effekte, 10-Stufen-Dimmer, 256-Grad-PWM, Geschwindigkeit einstellbar, Kartentyp-Fernbedienung, ultraflaches Design, sanfter Dimmer-Effekt, 1-zu-1-Fernbedienung gepaart, automatische Speicherfunktion
Anmerkungen:
Aufgrund der unterschiedlichen Licht- und Bildschirmeinstellungen kann die Farbe des Artikels geringfügig von den Bildern abweichen.
Bitte erlauben Sie geringfügige Maßunterschiede aufgrund unterschiedlicher manueller Messungen.
Lieferinhalt:

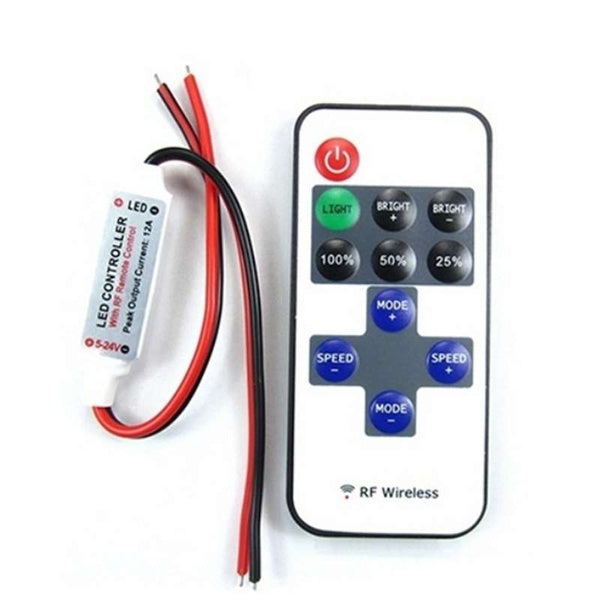

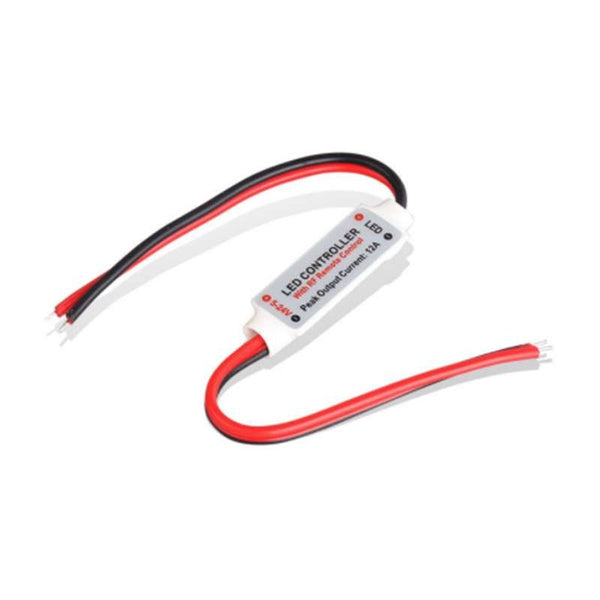

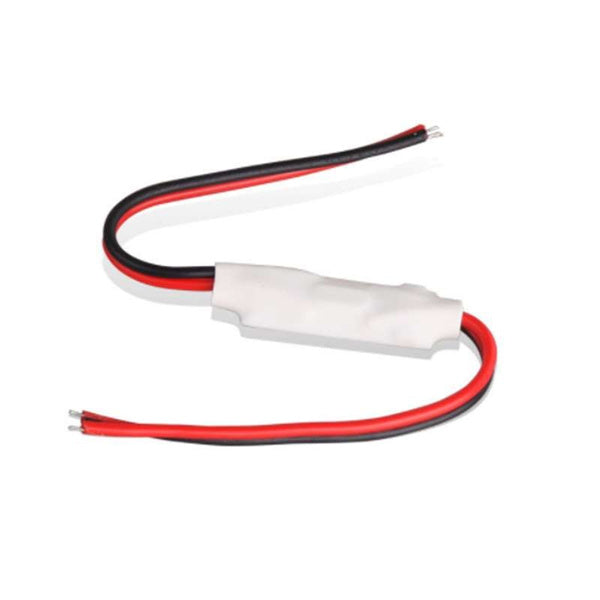

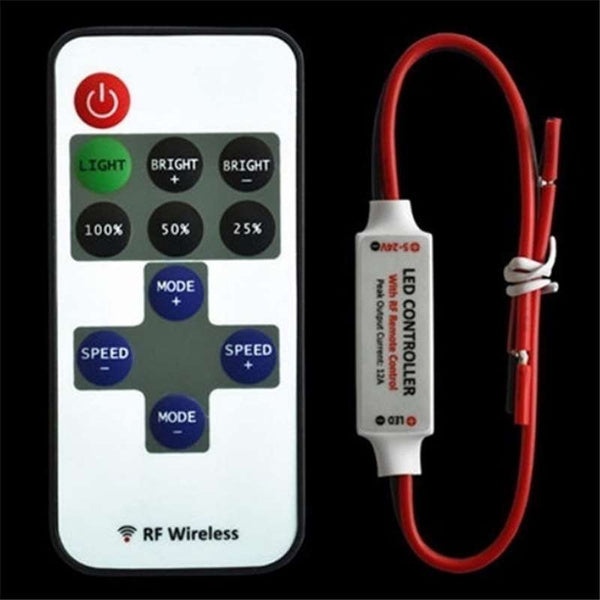

1 x Mini-Inline-LED-Lichtsteuerung

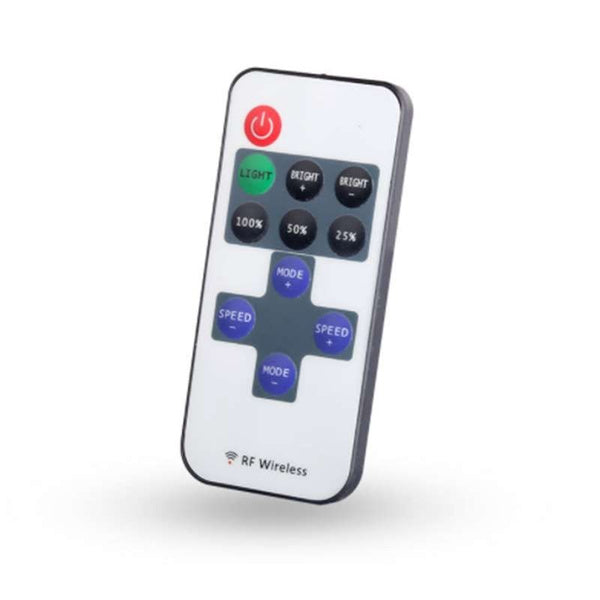

1 x Drahtlose RF-Fernbedienung
