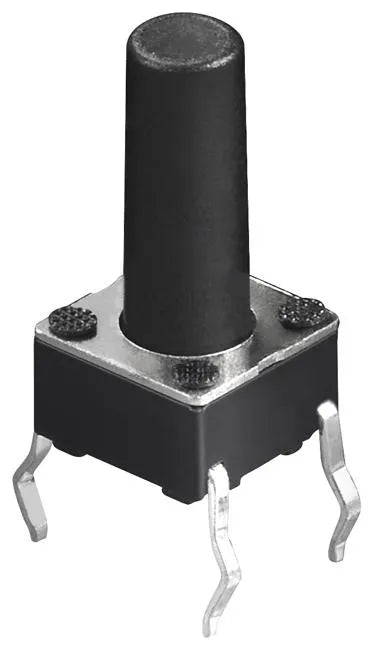

Kurzhubtaster, vertikale Printmontage, 6x6mm, H 13,0mm

Kurzhubtaster, vertikale Printmontage, 6x6mm, H 13,0mm
Der Kurzhubtaster ist für die vertikale Printmontage ausgelegt und besitzt kompakte Gehäuseabmessungen von 6x6mm sowie eine Knopfhöhe von 13,0mm, gemessen ab der Leiterplatte. Er verfügt über eine Schaltkraft von 1,6N und ist mit einem SPST-NO-Kontakt ausgestattet. Die Schaltweise ist OFF-(ON), wodurch der Stromkreis nur bei Betätigung des Tasters geschlossen wird.

Die Kontaktbelastbarkeit beträgt 0,05 A bei 12 VDC für ohmsche Lasten. Der Taster ist für Betriebstemperaturen von -25°C bis 70°C und Löttemperaturen bis 250°C geeignet.

Merkmale im Überblick

• Kurzhubtaster für vertikale Printmontage
• 6x6mm Gehäuse mit 13,0mm Knopfhöhe
• SPST-NO-Kontaktkonfiguration
• Schaltkraft 1,6N
• Schaltweise OFF-(ON)

Technische Daten

• Schaltertyp: Kurzhubtaster
• Anzahl Schaltstellungen: 1-stellig
• Kontaktkonfiguration: SPST-NO
• Kontaktbelastbarkeit: 0,05 A / 12 VDC
• Montage: Durchsteckmontage
• Schaltkraft: 1,6N
• Gehäuseabmessungen: 6x6mm
• Knopfhöhe: 13,0mm (PCB-gemessen)
• Schaltweise: OFF-(ON)
• Tastenform: rund
• Ausgangsraster: 4,5x6,5mm
• Betriebstemperatur: -25°C bis 70°C
• Tastenfarbe: schwarz
• Ausgänge: Printmontage, gerade
• Max. Kontaktwiderstand: 50mΩ
• Min. Isolationswiderstand: 100MΩ
• Löttemperatur: 250°C

Lieferumfang

• 1x Kurzhubtaster, vertikale Printmontage, 6x6mm, H 13,0mm
